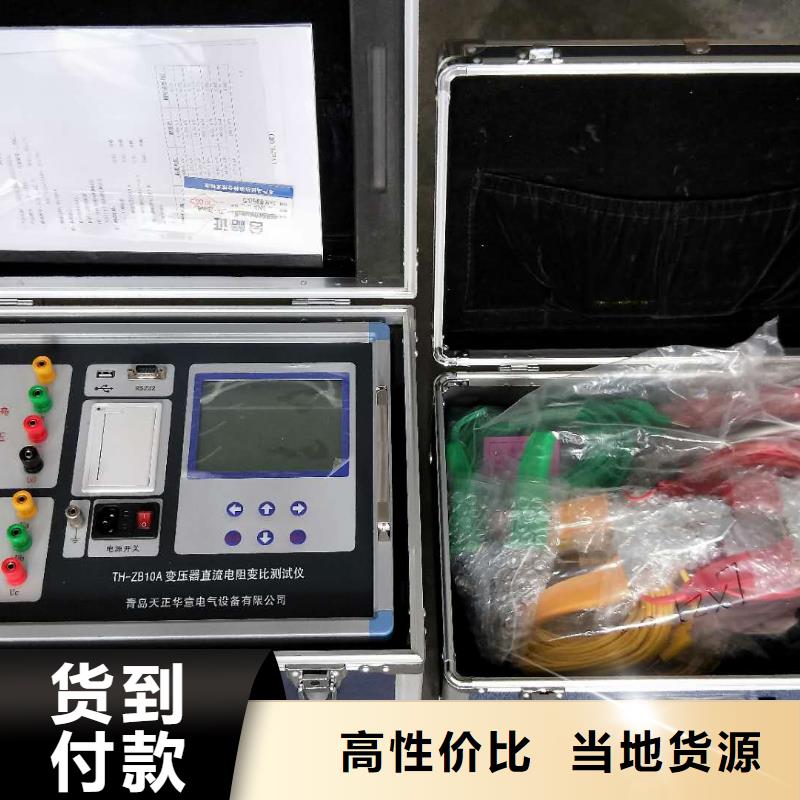

山东菏泽变压器变比测试仪一．主要特点：变比组别测试仪检定装置是专门为变压器，互感器变比组别测试仪检定校准所设计的标准检定器具，参考GB1094.1-1996《电力变压器 部分 总则》、JJG314-2010《测量用电压互感器》检定规程，专门针对数字式变比组别测试仪校验要求研制的标准设备。仪器可以在200V电压下完成变比检定校验工作，由七个十进制调节盘，实现任意变比比率值设定。由三个调节盘组合，实现D/d、D/y、D/z、Y/d、Y/y、Y/z、联结组别设定。设备采用无源电压比例标准器具，由三组单相比例标准通过开关组合连接。设备操作简单，性能可靠、抗干扰能力强。 二．技术指标：1 ：整机通用技术指标①电压比率量值准确度级别：0.01级②输入电压范围：0V～240V③输出电压比率范围：1.000000～100000④输出组别变比范围：10、100、1000、⑤输出组别变比精度：0.05％⑥连接组别设置范围：D/y、D/d、D/z、Y/y、Y/d、Y/z、三、操作指南 面板端子说明a、变比校准部分标准面板右边A、X、Ao、Xo、0-200V、x接线端子，其中A、X 与Ao、Xo端子（分别为双级电压互感器励磁绕组，比例绕组输入端，采用并联连接方式）组合为初级输入电压信号输入端。0-200V、x端子为设定比率次级电压信号输出端。

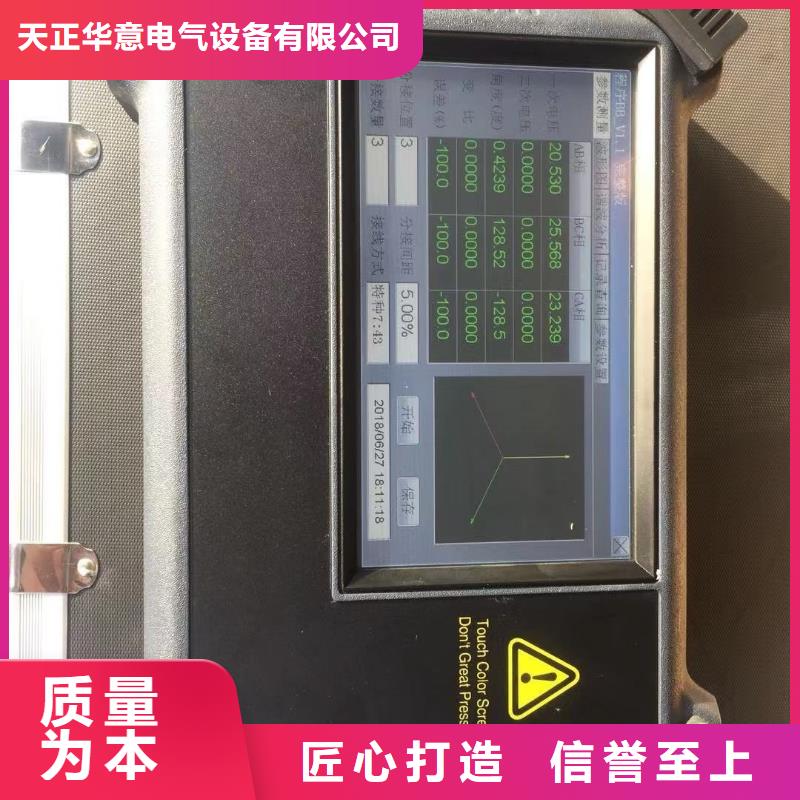

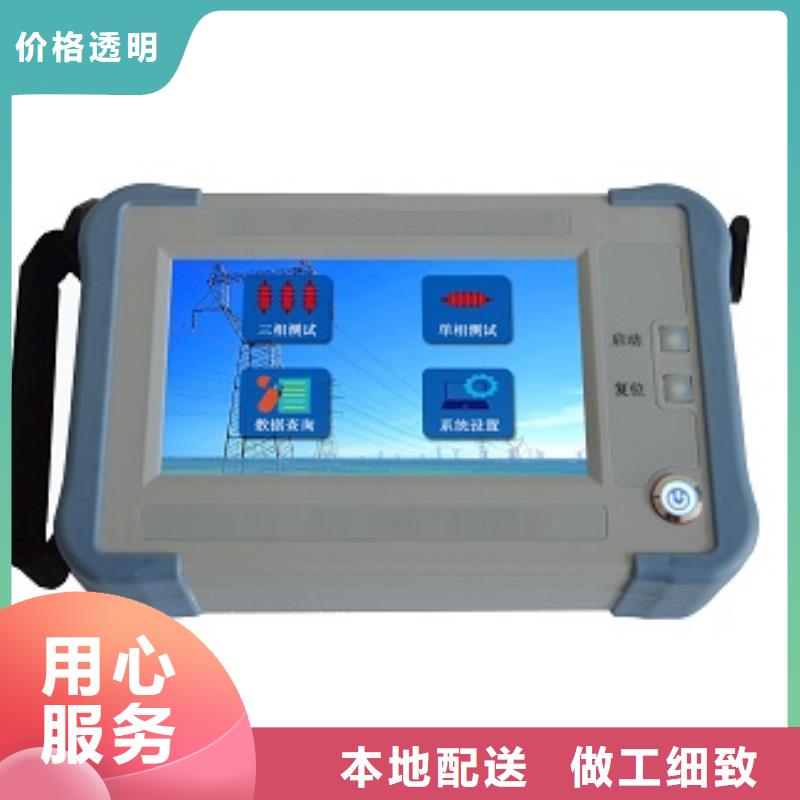

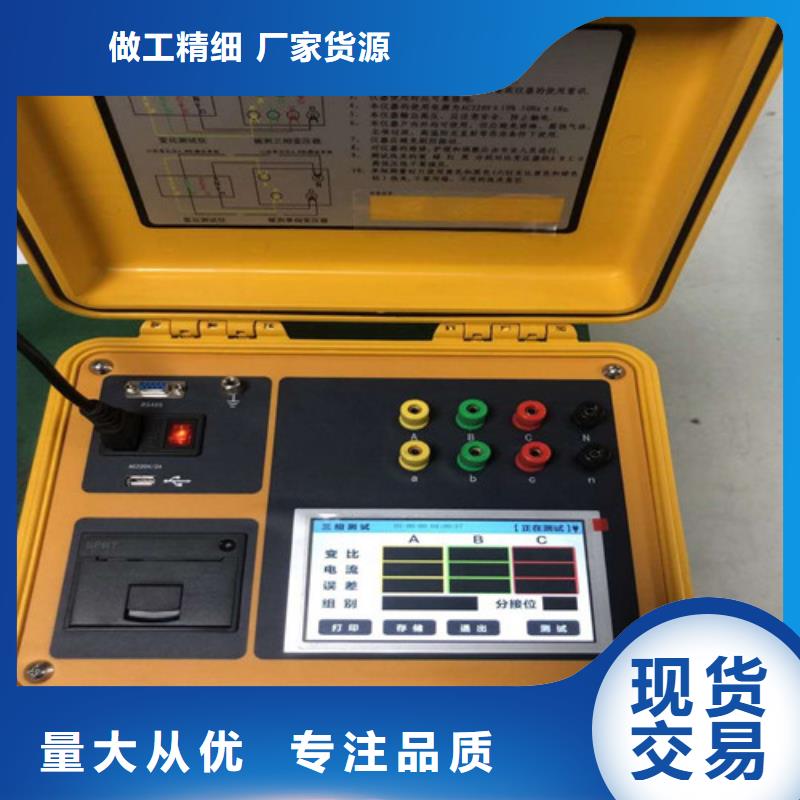

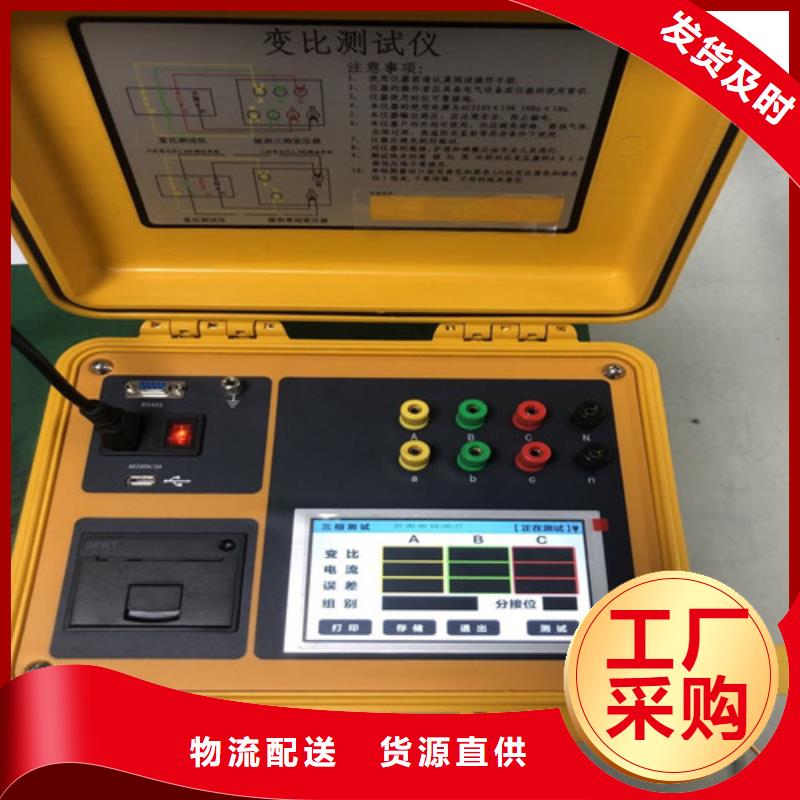

山东菏泽变压器变比测试仪试品编号：设置本次试验的试品编号。测试：选择不同的测量方式。?三相变比：根据设定的高、低压联结方式和联结组别，三相同时测量变比。?组别测试：只测量联结组别。?三相AB、三相BC、三相CA：根据设定的高、低压联结方式和联结组别，只针对所选相进行变比测量，此功能方便只针对某一相进行测量、检测，节约时间。参数设置完成后，选中“测试”项后按“确认”键开始测量。在测试过程中，仪器如果检测到短路、高低压反接故障时，弹出故障提示框报警，并停止测量。“三相变比测试结果”屏见图六。图六屏幕中间显示测量结果，底部显示可操作菜单：?继续测试：按设置好的参数继续测量。?结果打印：将测试结果进行打印。?结果存储：将测试结果存储到本机或存储到优盘。“左右”键选择菜单项，“确认”键执行当前选项。5.3.1.2 单相测试在“变比测试选择”屏下选中“单相测试”项后，按“确认”键进入“单相测试参数设置”屏（见图七）。图七该屏设置操作和“盲测功能参数设置”屏类似。额定高压、额定低压：设置所测试品的额定高、低电压值。高、低电压值可以按实际电压值输入，也可以根据实际情况按实际比例关系输入。当选择“单相CT”测试后，高、低电压值代表CT的一次侧额定电流值和二次侧额定电流值，可以按实际电流输入，也可以根据实际情况按实际比例关系输入。分接：设置所测试品的分接间距。额定分接：设置所测试品的额定分接位，对于没有分接位的试品，额定分接位输入00或01即可。试品编号：设置本次试验的试品编号。测试：选择不同的测量方式。?单相PT：根据设置的参数对PT进行变比极性测量。?单相CT：根据设置的参数对CT进行变比极性测量。?单相变压器：根据设置的参数对单相变压器进行变比极性测量。以“单相PT”测试为例，当进行完“参数设置”后，按“确认”键开始测试。在测试过程中，仪器如果检测到短路、高低压反接故障时，弹出故障提示框报警，并停止测量。“单相PT测试结果”屏（见图八）。图八操作和“三相变比测试结果”屏类似。
